Construcción de un disco para torno
Para poder hacer esta ayuda para el torno es necesario que el plato tenga dos agujeros roscados (normalmente los que lo traen de fábrica
los tienen de 1/4 de pulgada BSW. En caso de no tenerlos se hace necesario perforarlos con mecha de 5mm y luego roscarlos con un macho de 1/4.
La idea del disco es uno de madera que se atornilla con dos Allen al plato del torno (esto ahorra pegarlo con pasta)
en el medio calamos un cuadrado y tenemos varios de ellos lo que permite hacer una pieza tras otra, sin tener que pegar un plato
tras otro. También se puede tener otros de diámetro grande para retornear piezas con una boca mayor que el plato del torno.
Materiales (leer primero el instructivo para calcular las medidas:)
- Una placa de terciada de la cual salga el plato y los cuadrados de un espesor que admita una fresa para esconder la cabeza de la Allen
- Una llave Allen de 1/4 BSW.
- Dos tornillos Allen que atraviesen la terciada
- Caladora o sierra de calar
- Lija, gubia y escofina

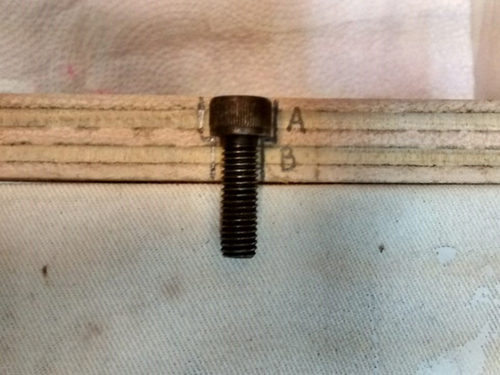

1 - Para elegir el espesor de la terciada, debemos calcular que acepte la cabeza de la Allen, totalmente dentro de la fresa
(profundidad A) y que quede todavía un espesor (marcado B) de al menos 5mm que será lo que aguante al plato contra
el plato del torno.
El largo del Allen debe ser suficiente para asomar por debajo al menos el espesor del plato del torno para que quede bien sujeto a él.
El largo del Allen debe ser suficiente para asomar por debajo al menos el espesor del plato del torno para que quede bien sujeto a él.
2 - Ahora medimos el diámetro del plato del torno y con un compás marcamos el centro y trazamos una circunferencia
(radio = diámetro/2), es lo indicado si vamos a hacer varios cuadrados.
Si se desea un plato sobremedida se traza la circunferencia deseada, controlar que no llegue a tocar el borde de la palangana.

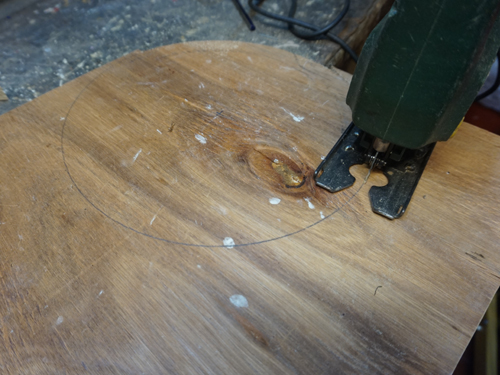

Con la caladora cortamos el disco de terciada. Siempre conviene cortar con el lado mejor hacia abajo, porque la hoja de la caladora arranca las astillas hacia arriba.
Si se desea un plato sobremedida se traza la circunferencia deseada, controlar que no llegue a tocar el borde de la palangana.
Con la caladora cortamos el disco de terciada. Siempre conviene cortar con el lado mejor hacia abajo, porque la hoja de la caladora arranca las astillas hacia arriba.

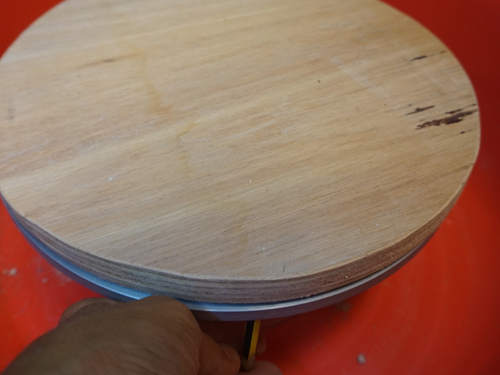

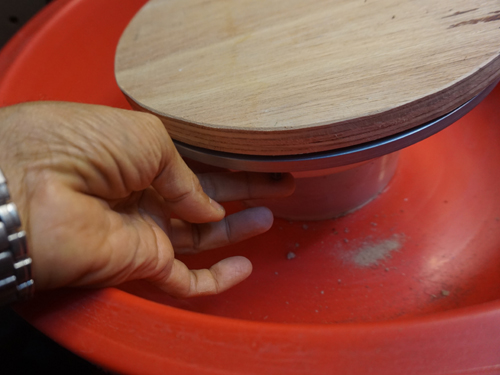

3 - Colocamos el disco sobre el plato bien centrado y con un lápiz corto, a través del agujero en el plato marcamos
el lugar donde vamos a perforar.

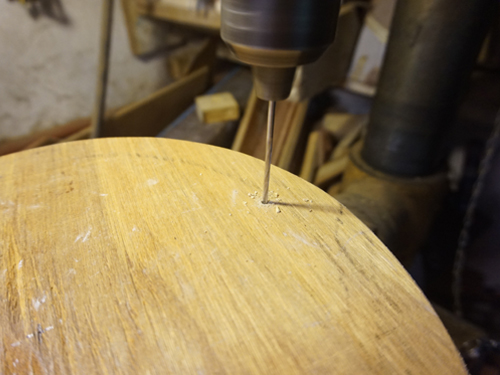

4 - Sobre la marca de lápiz (está en el reverso) perforamos un agujero con una mecha de 3-4mm como guía.

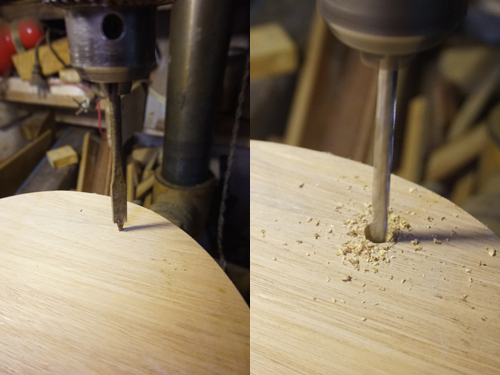

5 - Primero damos vuelta el plato y sobre la cara buena con una mecha pala de un diámetro apenas mayor que la cabeza del Allen
, para las Allen de 1/4 va bien una de 10mm y de una profundidad de 1mm más que la altura de la cabeza de la Allen.
Después taladramos en el centro de la fresa con una mecha de 6,5mm hasta atravesar la terciada.
Después taladramos en el centro de la fresa con una mecha de 6,5mm hasta atravesar la terciada.
6 - Atornillamos el plato con la Allen que ya hicimos, la centramos bien y con el lápiz marcar el otro agujero. Repetir los pasos
4 y 5.

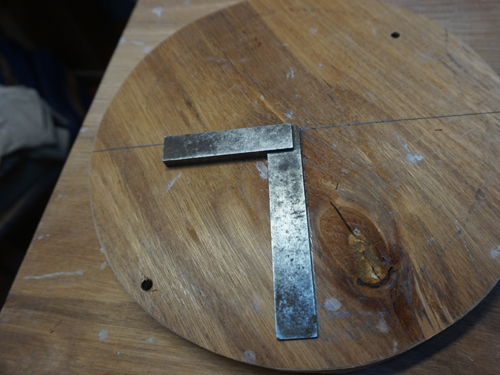

7 - Trazamos con lápiz las dos diagonales, lo más alejadas posibles de los tornillos. Usamos una escuadra para que queden a 90º.

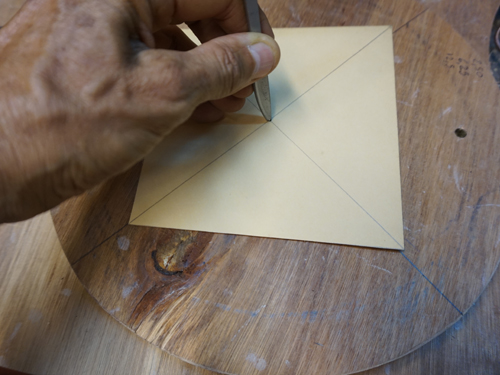

8 - Cortamos en cartón un cuadrado conveniente, y le dibujamos las diagonales.
Usando la punta del compás centramos el cuadrado con el plato y hacemos coincidir las diagonales.
Usando la punta del compás centramos el cuadrado con el plato y hacemos coincidir las diagonales.

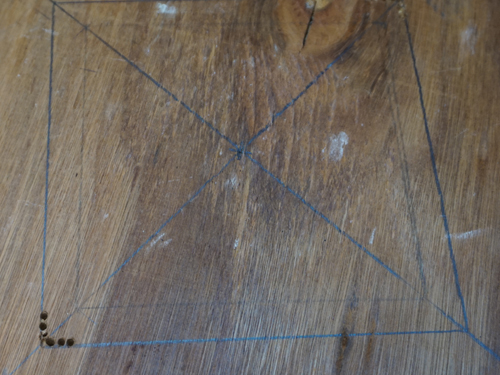

9 - Taladramos con una mecha chica 3-4mm varios agujeros en dos vértices opuestos tal como se ve en la foto. Luego con una gubia finita
cortamos a través de ellos para poder pasar la hoja de la caladora.
Mediante ella cortamos el cuadrado central.
Mediante ella cortamos el cuadrado central.

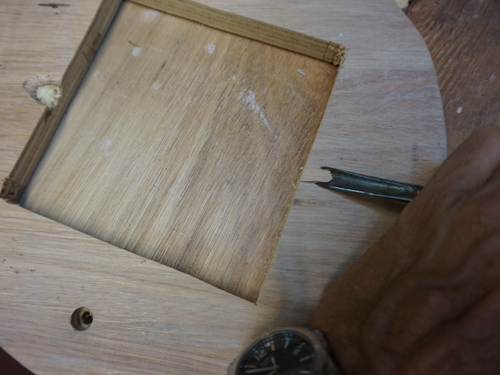

10 - Con una gubia curva cortamos dos rebajes, tal como muestra la foto, para retirar el cuadrado, una vez terminada de tornear
la pieza correspondiente.
11 - Con lija, prolijamos los bordes. Las astillas son grandes enemigas al tornear.

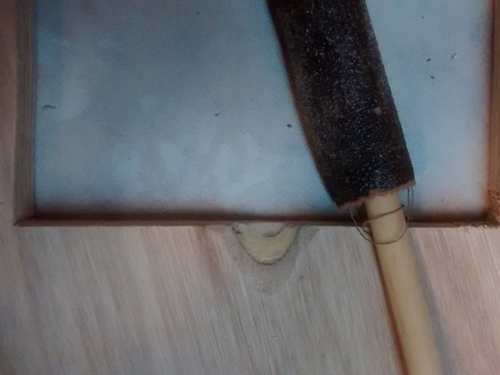

Para los rebajes, lo recomendable es forrar una varilla de madera con el papel de lija y con esta herramienta se repasan los mismos.
Para los rebajes, lo recomendable es forrar una varilla de madera con el papel de lija y con esta herramienta se repasan los mismos.

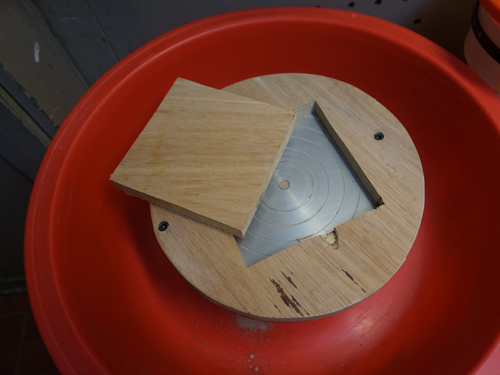

12 - Así quedará el plato una vez terminado.
Solo resta cortar tantos cuadrados como piezas en paralelo querramos tornear y mantenerlas secandose sin deformarlas.
Solo resta cortar tantos cuadrados como piezas en paralelo querramos tornear y mantenerlas secandose sin deformarlas.
