Pruebas de óxidos y modificadores con base alcalina y plúmbica a 1040ºC
Todas las muestras que siguen se realizaron sigiendo las sugerencias del libro ESMALTES CERÁMICOS de Chiti.
En todos los casos el soporte son taseles realizados con pasta Chilavert blanca, bizcochada a 950-1000ºC y esmaltadas a 1040ºC. en horno el éctrico (oxidante).
Se prepararó la base alcalina y plúmbica en cantidad, según las proporciones que figuran más abajo. Para cada muestra se tomaron 10g de base y se le agregó la cantidad correspondiente de óxido y modificador (si correspondía) y se mortereó hasta aspecto homogeneo. Se hidrató con un 60% de agua, excepto algunos modificados (Titanio y carbonato de calcio por ejemplo) que tomaron más agua. Se coló y luego se aplicó con pincel en capa gruesa.
Como las capas de esmalte no son parejas, y el brillo del mismo dificulta las fotos, los colores no reflejan exactamente la realidad de estas pruebas. Lo ideal es repetirlas uno mismo y tener su propio muestrario. Y por supuesto otras bases pueden hacer variar grandemente el color, por ejemplo usando un cristal comercial (como 701 de Crecer u otro), los tonos son parecidos pero pueden variar en forma importante.
Base alcalina
En todos los casos el soporte son taseles realizados con pasta Chilavert blanca, bizcochada a 950-1000ºC y esmaltadas a 1040ºC. en horno el éctrico (oxidante).
Se prepararó la base alcalina y plúmbica en cantidad, según las proporciones que figuran más abajo. Para cada muestra se tomaron 10g de base y se le agregó la cantidad correspondiente de óxido y modificador (si correspondía) y se mortereó hasta aspecto homogeneo. Se hidrató con un 60% de agua, excepto algunos modificados (Titanio y carbonato de calcio por ejemplo) que tomaron más agua. Se coló y luego se aplicó con pincel en capa gruesa.
Como las capas de esmalte no son parejas, y el brillo del mismo dificulta las fotos, los colores no reflejan exactamente la realidad de estas pruebas. Lo ideal es repetirlas uno mismo y tener su propio muestrario. Y por supuesto otras bases pueden hacer variar grandemente el color, por ejemplo usando un cristal comercial (como 701 de Crecer u otro), los tonos son parecidos pero pueden variar en forma importante.
Base alcalina
- 80% Frita alcalina-borácica (ejemplo frita alcalina de Ferro BS804).
- 15 % arcilla blanca (por ejemplo Tinkar).
- 5 % cuarzo.
- 80% Monosilicato de plomo.(ejemplo frita plúmbica FX40 de crecer)
- 15 % arcilla blanca (por ejemplo Tinkar).
- 5 % cuarzo.
Pruebas de óxidos puros

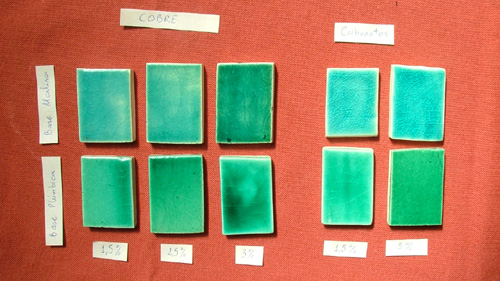

COBRE
El cobre da siempre en oxidación colores que van del verdoso ( con plomo o boro ) al celeste y turquesa en presencia de fundentes puramente alcalinos. A baja temperatura es muy difícil lograr tonos libres de verde, ya que los fundentes alcalinos puros en baja son solubles en agua lo que dificulta su preparación y aplicación.
La serie superior corresponde a la base alcalina al 1,5% , 2% y 3%. Porcentajes mayores no aumentan el tinte. Se debe tener en cuenta que el cobre es un poderoso fundente, por lo que los esmaltes tienden a escurrir.
La serie de abajo es la de base plúmbica. Los 4 de la derecha son con carbonato de cobre al 1,5% y 3%. El color es más pálido por tener el carbonato menos Cu por gramo y así es más controlable.
El cobre da siempre en oxidación colores que van del verdoso ( con plomo o boro ) al celeste y turquesa en presencia de fundentes puramente alcalinos. A baja temperatura es muy difícil lograr tonos libres de verde, ya que los fundentes alcalinos puros en baja son solubles en agua lo que dificulta su preparación y aplicación.
La serie superior corresponde a la base alcalina al 1,5% , 2% y 3%. Porcentajes mayores no aumentan el tinte. Se debe tener en cuenta que el cobre es un poderoso fundente, por lo que los esmaltes tienden a escurrir.
La serie de abajo es la de base plúmbica. Los 4 de la derecha son con carbonato de cobre al 1,5% y 3%. El color es más pálido por tener el carbonato menos Cu por gramo y así es más controlable.
COBALTO

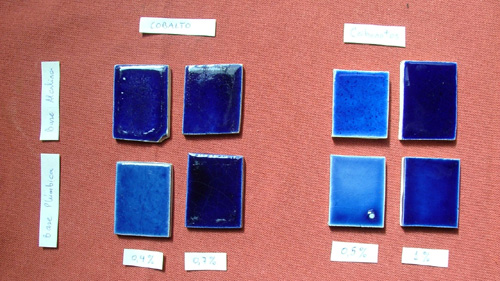

El cobalto da siempre colores azules, tanto con fundentes alcalinos como de plomo. El óxido se debe calcinar arriba de 1000ºC antes de usarlo porque sino burbujea.
Se puede calcinar aprovechando una bizcochada, colocando el óxido en un cuenco de cerámica sin esmaltar interiormente. La serie superior corresponde a la base alcalina al 0,4% , 0,7%. Porcentajes mayores producen colores casi negros. La serie de abajo es la de base plúmbica, los tintes son casi los mismos. Los 4 de la derecha son con carbonato de cobalto al 0,5% y 1%. El color es ás pálido por tener el carbonato menos Co por gramo y se usa para tonos más suaves.
El cobalto da siempre colores azules, tanto con fundentes alcalinos como de plomo. El óxido se debe calcinar arriba de 1000ºC antes de usarlo porque sino burbujea.
Se puede calcinar aprovechando una bizcochada, colocando el óxido en un cuenco de cerámica sin esmaltar interiormente. La serie superior corresponde a la base alcalina al 0,4% , 0,7%. Porcentajes mayores producen colores casi negros. La serie de abajo es la de base plúmbica, los tintes son casi los mismos. Los 4 de la derecha son con carbonato de cobalto al 0,5% y 1%. El color es ás pálido por tener el carbonato menos Co por gramo y se usa para tonos más suaves.
HIERRO

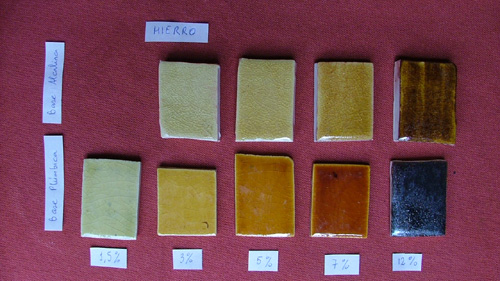

El hierro da tonos que van del amarillo al marrón casi negro, tanto con fundentes alcalinos como de plomo. El hierro es un fundente arriba del 3% es por eso que las pastas rojas funden a menor temperatura que las blancas. Los esmaltes altos en hierro pueden chorrear.
La serie de arriba es la alcalino-borácica, por debajo del 3% apenas da amarillo. 5-6% tonos caramelo y luego va oscureciendo, de manera que al 12-14% ya es ocre muy subido. El hierro se debe dar con una buena capa si no da unos tonos rosados, casi siempre en forma de manchas y a veces sin brillo. La serie de abajo es la plúmbica. Con menos % da tonos más subidos, son los tonos miel de hierro. Al 12% da negro con pequeños cristales.
El hierro da tonos que van del amarillo al marrón casi negro, tanto con fundentes alcalinos como de plomo. El hierro es un fundente arriba del 3% es por eso que las pastas rojas funden a menor temperatura que las blancas. Los esmaltes altos en hierro pueden chorrear.
La serie de arriba es la alcalino-borácica, por debajo del 3% apenas da amarillo. 5-6% tonos caramelo y luego va oscureciendo, de manera que al 12-14% ya es ocre muy subido. El hierro se debe dar con una buena capa si no da unos tonos rosados, casi siempre en forma de manchas y a veces sin brillo. La serie de abajo es la plúmbica. Con menos % da tonos más subidos, son los tonos miel de hierro. Al 12% da negro con pequeños cristales.
MANGANESO

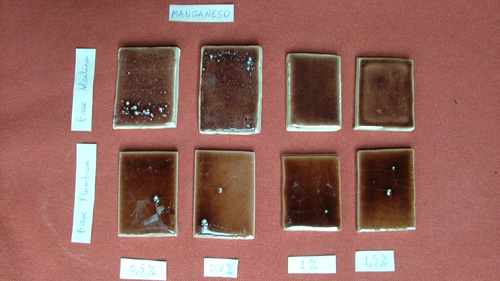

El manganeso puro da tonos amarronados, tanto con fundentes alcalinos como de plomo. Con los alcalinoborásicos el tono está ligeramente alilado. Con plomo es más cálido.
El óxido se debe calcinar arriba de 1000ºC antes de usarlo porque sino burbujea. Igualmente se debe probar porque a veces a pesar de la calcinación igualmente produce defectos. Es el caso de estos taseles que burbujearon en ambas series pese a haber sido calcinado a 1040ºC. La serie de arriba es la alcalino-borácica, por encima del 3% va oscureciendo mucho, de manera que en altas concentraciones es casi negro. La serie de abajo es la plúmbica. Da casi los mismos tonos solo que un poco más cálidos.
El manganeso puro da tonos amarronados, tanto con fundentes alcalinos como de plomo. Con los alcalinoborásicos el tono está ligeramente alilado. Con plomo es más cálido.
El óxido se debe calcinar arriba de 1000ºC antes de usarlo porque sino burbujea. Igualmente se debe probar porque a veces a pesar de la calcinación igualmente produce defectos. Es el caso de estos taseles que burbujearon en ambas series pese a haber sido calcinado a 1040ºC. La serie de arriba es la alcalino-borácica, por encima del 3% va oscureciendo mucho, de manera que en altas concentraciones es casi negro. La serie de abajo es la plúmbica. Da casi los mismos tonos solo que un poco más cálidos.
NÍQUEL

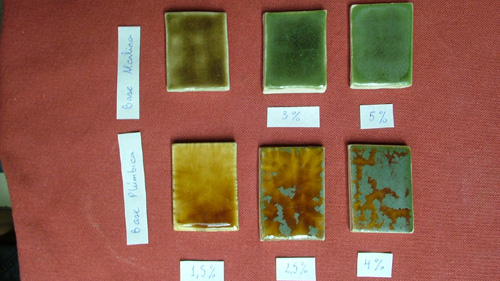

El níquel tiene un comportamiento totalmente distinto según la base
La serie de arriba es la alcalino-borácica, da tonos desde el verde musgo a bajo % a verdes más secos hasta un 5-6%. Son colores secos con poco brillo.
La serie de abajo es la plúmbica.Con bajos % (1,5-2) da las llamadas mieles de niquel. Con mayores % enpiezan a aparecer zonas con cristales verdes dentro de la matriz miel.
El níquel tiene un comportamiento totalmente distinto según la base
La serie de arriba es la alcalino-borácica, da tonos desde el verde musgo a bajo % a verdes más secos hasta un 5-6%. Son colores secos con poco brillo.
La serie de abajo es la plúmbica.Con bajos % (1,5-2) da las llamadas mieles de niquel. Con mayores % enpiezan a aparecer zonas con cristales verdes dentro de la matriz miel.
CROMO

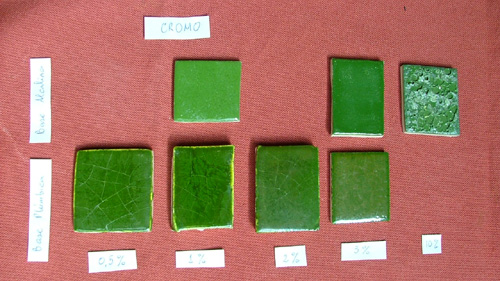

El cromo siempre da verde (verde inglés) con cualquier base. El óxido verde (trivalente) no es tóxico, porque es muy insoluble.
La serie de arriba es la alcalino-borácica, da tonos verde brillante y no cambia mucho con la concentración. Con % elevados produce cráteres (muestra extremo derecho).
La serie de abajo es la plúmbica. Da tonos verde amarillento, y en determinadas ocaciones aparecen vetas anaranjadas. Por alguna razó craqueló mucho.
El cromo siempre da verde (verde inglés) con cualquier base. El óxido verde (trivalente) no es tóxico, porque es muy insoluble.
La serie de arriba es la alcalino-borácica, da tonos verde brillante y no cambia mucho con la concentración. Con % elevados produce cráteres (muestra extremo derecho).
La serie de abajo es la plúmbica. Da tonos verde amarillento, y en determinadas ocaciones aparecen vetas anaranjadas. Por alguna razó craqueló mucho.

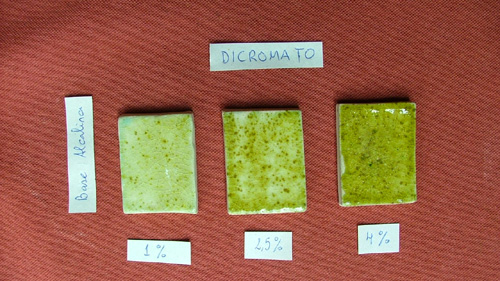

DICROMATO DE POTASIO
El dicromato es una sal de cromo hexavalente, se consigue de potasio, sodio o amonio y sirve cualquiera.
ATENCIÓN: El dicromato es soluble y venenoso. Debe manejarse con guantes y evitar inhalar el polvo usando máscara. Los esmaltes se hidratan y se usan en el momento. No se deben tirar los restos ni a la basura ni por la cloaca. No es conveniente sopletearlos.
La serie es la alcalino-borácica, da tonos verde claro moteado en verde oscuro.
Solo debe usarse para efectos especiales y si no hay sustituto.
El dicromato es una sal de cromo hexavalente, se consigue de potasio, sodio o amonio y sirve cualquiera.
ATENCIÓN: El dicromato es soluble y venenoso. Debe manejarse con guantes y evitar inhalar el polvo usando máscara. Los esmaltes se hidratan y se usan en el momento. No se deben tirar los restos ni a la basura ni por la cloaca. No es conveniente sopletearlos.
La serie es la alcalino-borácica, da tonos verde claro moteado en verde oscuro.
Solo debe usarse para efectos especiales y si no hay sustituto.

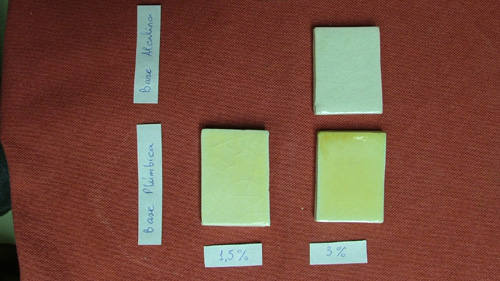

ANTIMONIO
El óxido de antimonio tiene distinto comportamiento en la serie alcalina y de plomo.
La serie superior es la alcalino-borácica, aquí es solo un opacificante dando blancos.
La inferior con plomo da amarillos (Llamados "amarillo de Nápoles").
El óxido de antimonio tiene distinto comportamiento en la serie alcalina y de plomo.
La serie superior es la alcalino-borácica, aquí es solo un opacificante dando blancos.
La inferior con plomo da amarillos (Llamados "amarillo de Nápoles").
Pruebas con modificadores

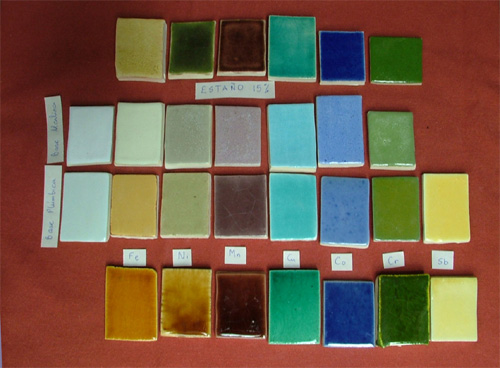

ESTAÑO
El óxido de estaño es el opacificante más poderoso que tenemos. Su único inconveniente es el precio.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 15% de estaño, la tercera es la plúmbica con estaño y la inferior con igual base pero sin modificar.
Se ve claramente no solo la opacificación sino en particular como el cobre vira a turquesa y el cobalto a celeste. El niquel cambia totalmente su color.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, cromo y antimonio.
El óxido de estaño es el opacificante más poderoso que tenemos. Su único inconveniente es el precio.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 15% de estaño, la tercera es la plúmbica con estaño y la inferior con igual base pero sin modificar.
Se ve claramente no solo la opacificación sino en particular como el cobre vira a turquesa y el cobalto a celeste. El niquel cambia totalmente su color.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, cromo y antimonio.
TITANIO

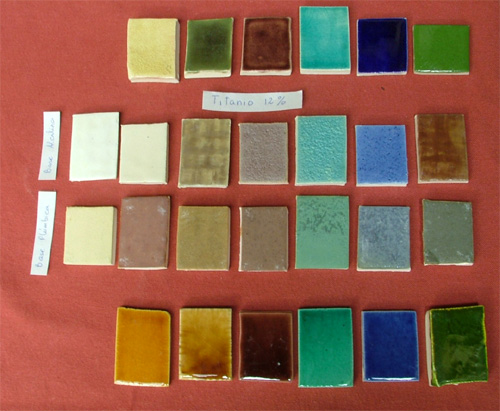

El óxido de titanio es opacificante y mateinizante además de ser un modificador de color.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 12% de titanio, la tercera es la plúmbica con titanio y la inferior con igual base pero sin modificar.
Se ve claramente no solo la opacificación sino en particular el níquel y el cromo que viran a los ocres y el cambio de tono del manganeso. la textura es áspera y casi rugosa. Esto se aprecia aspecialmente en el cobre y cobalto. El niquel cambia totalmente su color.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
El óxido de titanio es opacificante y mateinizante además de ser un modificador de color.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 12% de titanio, la tercera es la plúmbica con titanio y la inferior con igual base pero sin modificar.
Se ve claramente no solo la opacificación sino en particular el níquel y el cromo que viran a los ocres y el cambio de tono del manganeso. la textura es áspera y casi rugosa. Esto se aprecia aspecialmente en el cobre y cobalto. El niquel cambia totalmente su color.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
ZINC o CINC

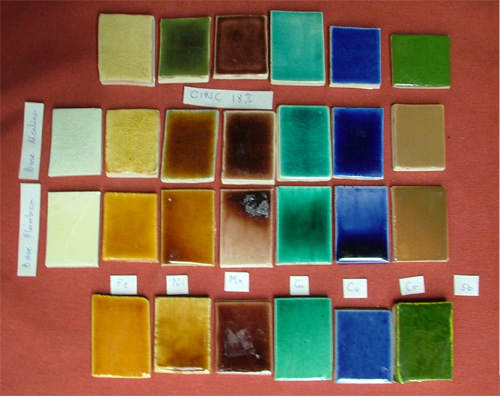

El óxido de zinc es un modificador de color.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 18% de zinc, la tercera es la plúmbica con cinc y la inferior con igual base pero sin modificar.
Se ve claramente la modificación en el níquel y el cromo que viran a los ocres.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
El óxido de zinc es un modificador de color.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 18% de zinc, la tercera es la plúmbica con cinc y la inferior con igual base pero sin modificar.
Se ve claramente la modificación en el níquel y el cromo que viran a los ocres.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
CARBONATO DE CALCIO

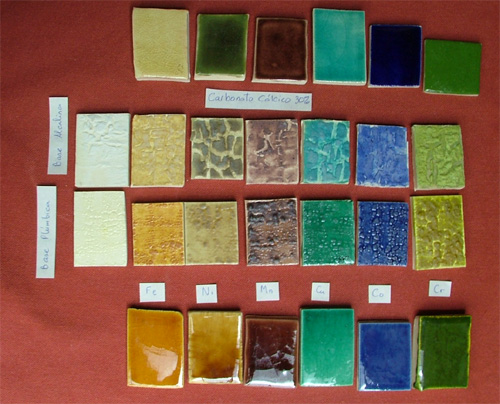

El carbonato de calcio se debe calcinar a 1000ºC mínimo, lo cual lo convierte en el óxido correspondiente. los esmaltes preparados así se endurecen si se los guarda, se preparan y se descarta los sobrantes.
. El carbonato en alta proporció opacifica, mateiniza y abre el esmalte.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 30% de carbonato de calcio calcinado, la tercera es la plúmbica con carbonato de calcio y la inferior con igual base pero sin modificar.
Se ve claramente la modificación en el níquel, manganeso y el cromo que viran a los ocres.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
Se logran efectos interesantes con dos capas de esmalte.
El carbonato de calcio se debe calcinar a 1000ºC mínimo, lo cual lo convierte en el óxido correspondiente. los esmaltes preparados así se endurecen si se los guarda, se preparan y se descarta los sobrantes.
. El carbonato en alta proporció opacifica, mateiniza y abre el esmalte.
La serie superior es la alcalino-borácica, sin modificar, la segunda la misma base con 30% de carbonato de calcio calcinado, la tercera es la plúmbica con carbonato de calcio y la inferior con igual base pero sin modificar.
Se ve claramente la modificación en el níquel, manganeso y el cromo que viran a los ocres.
De izquierda a derecha: los dos blancos son las bases con solo el modificador y luego respectivamente hierro, níquel, manganeso, cobre, cobalto, y cromo.
Se logran efectos interesantes con dos capas de esmalte.
