Construcción de un horno rectangular de ladrillos de tiro directo de cámara de cocción 40x40x40cm.
(Inspirado en el Condorhuasi de Chiti)
(Inspirado en el Condorhuasi de Chiti)
Comentario inicial 2023: Este es el primer horno de fuego que construí con mi hija Lucía y tiene varios errores que ahora puedo
destacar 1- La distancia entre hierros de la parrilla debe ser 1cm. 2- El espacio entre las paredes de la cámara de cocción y la
placa de cordierita debe ser de al menos 4 dedos. 3- No revocar por dentro el horno, puede desprenderse arcilla semicocida sobre
las piezas, es innecesario.
En general: Empapar los ladrillos. Tomar con la arcilla juntas horizontales lo más estrechas posibles.
nivelar cada hilada. Controlar el plomo en las 4 aristas.
Materiales:
- 150 Ladrillos comunes (poco cocidos).
- Piedras y gravilla para cimiento y piso.
- Parrilla de alambre de construcciÓn de 12mm de 38x38.
- 2 alambres de construcciÓn de 12mm de 50cm.
- 2 alambres de construcciÓn de 8 o 10mm y 50cm.
- Arcilla, greda, tierra colorada etc.
- 4 varillas roscadas de 1/4 de 1m, con 8 tuercas y arandelas.
- Placa refractaria de 35x35 o similar.
- Angular con disco diamantado o para cerámicos y para acero.
- Soldadora eléctrica para hacer la parrilla.
- Pala.
- Metro, nivel, plomada, pisón.
- Taladro, mecha de widia de 12mm de al menos 30cm de largo, llave inglesa.

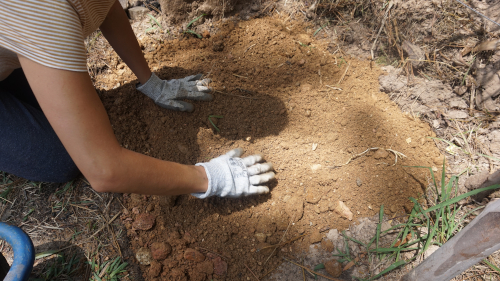

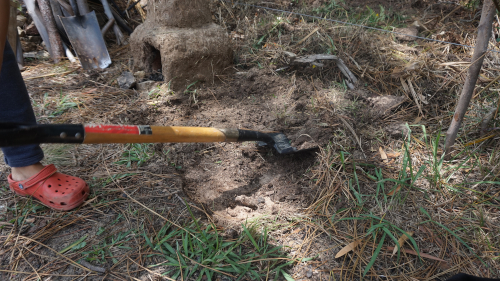

01 - Primeramente preparamos una buena cantidad de arcilla, por ejemplo greda, bastante blanda,
la idea es nivelar los ladrillos y que no pase aire entre ellos,
cuanto más fina la junta mejor. Nosotros usamos arcilla del subsuelo de una
excavación para pozo negro en La Serena, la Paloma, Uruguay.

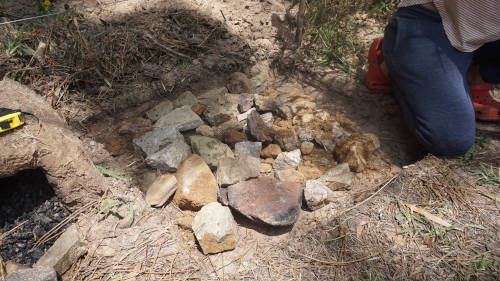

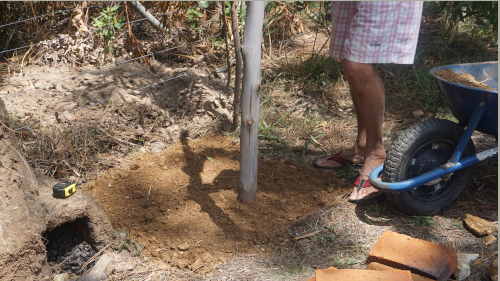

03 - Rellenamos el cimiento con piedras, cuidando de no superar
el nivel de superficie de la tierra
04 - Ahora se llenan los espacios con gravilla fina o balasto
(del usado para los caminos mejorados).
05 - Apisonamos bien el contrapiso del cimiento de
manera que no quede nada de aire entre las piedras.

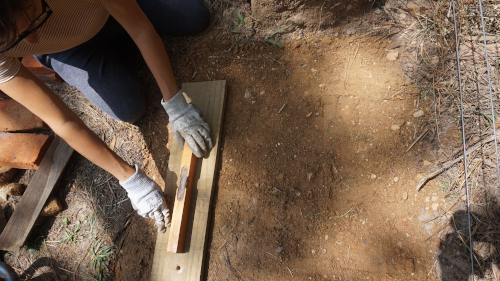

06 - Hay que asegurarse que el contrapiso esté bien nivelado en el
sentido del ancho y de la produndidad.

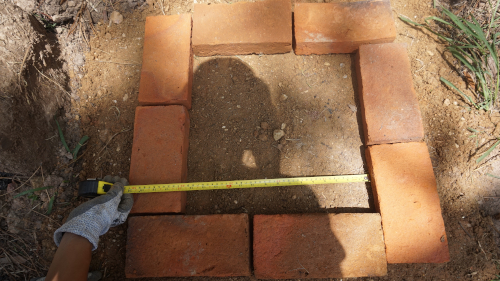

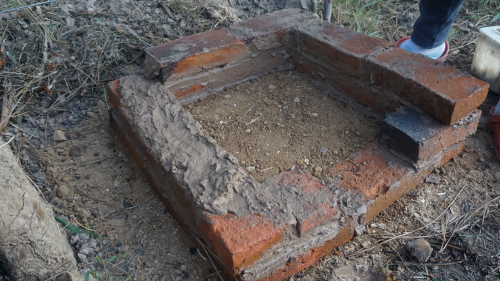

07 - Colocamos la primera hilada de ladrillos para formar elpiso.
En este caso van tal como se ve en la foto, 2 y medio por lado dejando
una luz interior de 40cm. esta medida se chequea en cada hilada.
Luego rellenamos la uniones con arcilla blando y llenamos el hueco
con balasto o gravilla que apisonamos bien compacto (será el piso del cenicero).

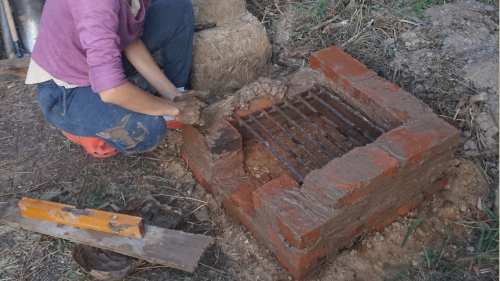

08 - Agregar dos hiladas (11cm. de altura), dejando en el frente un hueco de 22cm.
para la boca de carga de leña y el cenicero. Luego cortar con la
angular las ranuras para encajar la parrilla (pre hecha soldada y
con el primer y último hierro de 50cm de ancho).

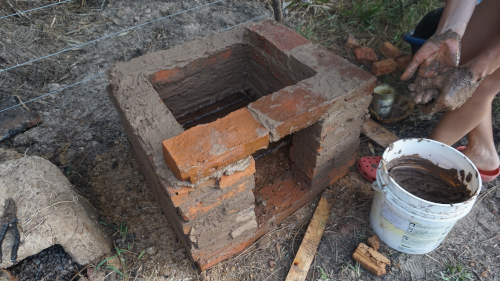

09 - Agregar tres hiladas más, recordar controlar el nivel y el plomo
de cada hilada así como el interior de 40cm. Ver el detalle
en el video del ajuste de los ladrillos.

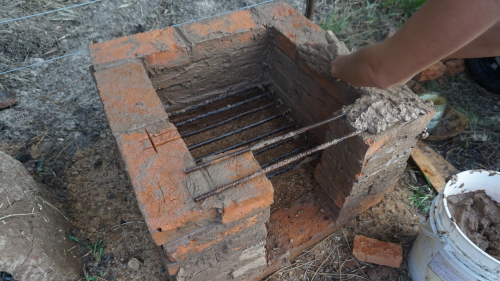

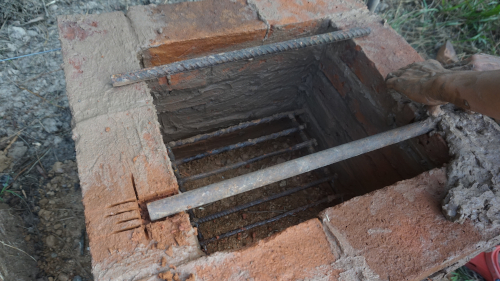

10 - Colocamos los dos hierros de 10mm para reforzar
el dintel de la boca de carga.
11 - Agregamos una hilada completa formando el dintel de la boca de carga.

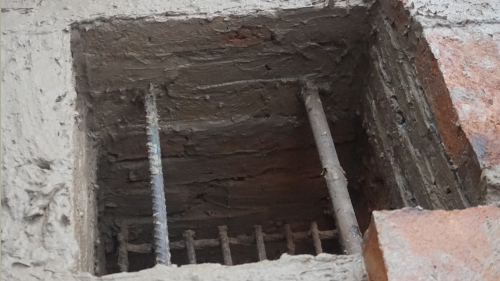

12 - Ranuramos con la angular para calzar a este nivel (33cm del piso,
22cm de la parrilla) los dos hierros del 12, que serán
soporte del piso del horno.
13 - Continuamos con las hiladas hasta llegar a 40cm. de los hierros del piso.

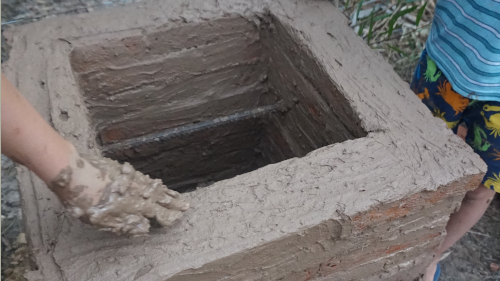

14 - Colocamos la última hilada y revocamos interiormente con arcilla (fino)
sellamos todas las uniones de ladrillos por afuera.

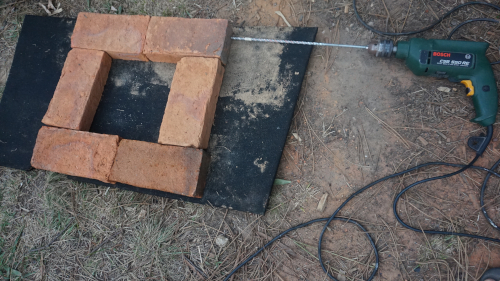

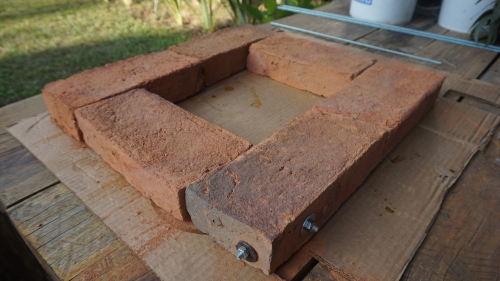

16 - Se pasan las varillas roscadas de 1/4 y se ajustan bien las
tuercas de manera que los ladrillos no puedan girarse.

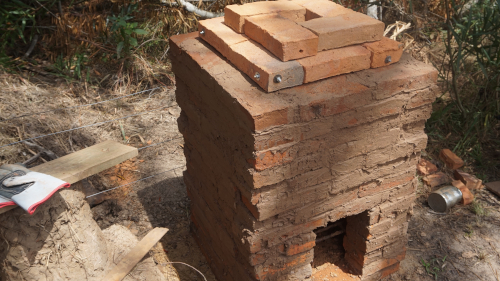

17 - Se coloca la tapa y encima cuatro ladrillos más para dejar una chimenea de 12x12cm.
18 - Después de un par de días de secado al sol, sin
el piso el horno se calienta por un par de horas para secarlo totalmente.

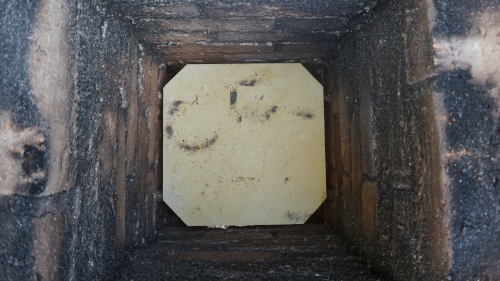

19 - Colocación del piso refractario sobre los hierros de 12mm.

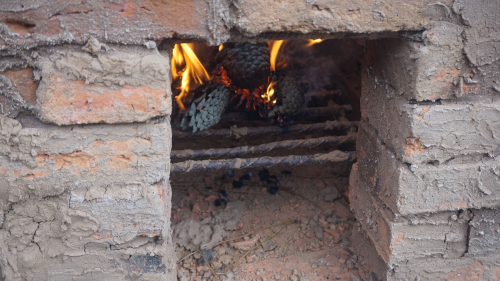

Se ve el hollín por el secado
